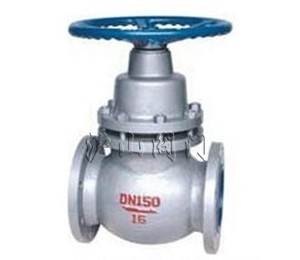

產品名稱：	柱塞式閘閥UZ41H	產品型號：	UZ41H
驅動方式：	手動、氣動、電動	連接形式：	法蘭
結構形式：	單閘板	密封材料：	不銹鋼
壓力范圍：	1.6MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

柱塞式閘閥UZ41H 介紹

　 柱塞式閘閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨 性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。



一、柱塞式閘閥UZ41H 主要連接

柱塞式閘閥是由閥體，閥蓋，閥桿，柱塞，導向套，密封環，手輪等零件組成(如圖)，當手輪旋轉時，通過閥桿帶動柱塞在導向套中上下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟和關閉功能。柱塞式閘閥中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的傾向力與閥體中孔面及柱塞外圓密封從而磨損性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命。柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等特點，上海滬山閥門生產的柱塞閘閥結合了柱塞閥的無泄漏優點和氣動刀型閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。





二、柱塞式閘閥的性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	PNl．6-4.0MPa
鑄鐵	≤180℃	水、蒸汽、油品	PNl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	DNl 5-400mm

三、柱塞式閘閥的實驗壓力

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封試驗	水	1.1PN
低壓氣密封試驗	氣	0.5-O.7MPa

四、柱塞式閘閥UZ41H 結構尺寸

DN(mm) 尺寸	UZ41SM-16Y、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30



DN(mm) 尺寸	UZ41H-25C（Y、P、R）
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34



DN(mm) 尺寸	UZ41SM-25C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	640	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	485	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	430	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-23	8-23	8-25	8-25	12-25	12-30	390	16-34	16-34



DN(mm) 尺寸	UZ41SM-40C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	265	270	280	300	325	350	400	450	500	550	600
H	180	200	220	260	280	310	350	380	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
t	16	16	16	18	18	20	22	22	24	28	30	38	40	42	46	52
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41
