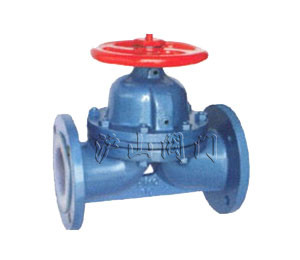

產品名稱：	襯氟塑料堰式隔膜閥	產品型號：	G41Fs
驅動方式：	手動	連接形式：	法蘭
結構形式：	堰式	密封材料：	氟塑料
壓力范圍：	1.6MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼、球墨鑄鐵	技術咨詢：	021-31007323

G41Fs(襯氟塑料)堰式隔膜閥介紹

設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

一、G41Fs(襯氟塑料)堰式隔膜閥用途：

G41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質。
內腔表面無襯里或覆有可供選擇的各種氟塑料，EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、
（可按照襯里和隔膜材料）壓力等級：0.6、1.0、1.6

二、G41Fs(襯氟塑料)堰式隔膜閥測試：

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

三、G41Fs(襯氟塑料)堰式隔膜閥結構特點：

隔膜閥是一種特殊形式的截?cái)嚅y
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道。使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種節制，并具有良好的耐腐蝕性。

四、G41Fs(襯氟塑料)堰式隔膜閥部件列表：

1、 閥體2、閥體襯里3、隔膜4、閥瓣5、閥蓋6、閥桿7、閥桿螺母8、手輪9、鎖緊螺母

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H1	H2	D0	質量
15	1.0	1.0	125	95	65	4-14	2			100	4.5
20			135	105	75	4-14	2			100	4.5
25			145	115	85	4-14	2	121	135	120	5
332			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	175	140	9
50			210	165	125	4-18	3	169	195	140	12.5
65		0.6	250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-48	3	216	256	200	25.5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	338	406	320	62
150			460	285	240	8-22	3	384	464	320	80.5
200		0.4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	598	724	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0.25	1000	565	515	16-25	4	868	1078	640	584
