產品名稱：
|

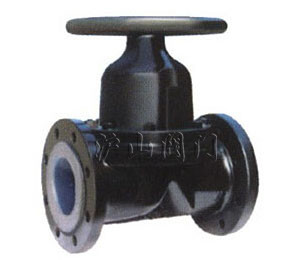

襯氟塑料堰式隔膜閥
|
產品型號：
|
EG41F(無襯里)、EG41Fs
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
堰式
|
密封材料：
|
氟塑料
|
|
壓力范圍：
|
0.6-1.6MPa
|
公稱通徑：
|
DN15-DN400
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥介紹
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004
一、EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥用途：
EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料。
適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6
二、EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥測試：
襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵 閥桿：碳鋼、不銹鋼 手輪：鑄鐵
結構特點：
EG46W(無襯里)、EG46J(襯膠) 直通式隔膜閥是一種特殊形式的截斷閥
1. 彈性密封的開閉件，確保沒有內漏
；2. 流線型的流道。使得壓力損失��；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種節制，并具有良好的耐腐蝕性。

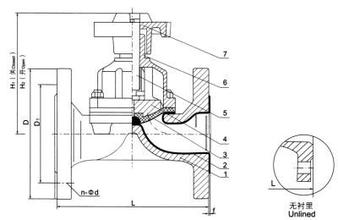

部件列表：1、 閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪
|
公稱通徑
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-Фd
|
f
|
H1
|
H2
|
D0
|
質量
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
90
|
99
|
66
|
2
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
|
40
|
259
|
150
|
110
|
4-18
|
2
|
136
|
156
|
96
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
118
|
10
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
198
|
273
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
266
|
320
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
319
|
386
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
380
|
453
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
506
|
626
|
400
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
5
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
5
|
698
|
778
|
560
|
321
|
|
350
|
787
|
505
|
460
|
16-22
|
5
|
723
|
883
|
560
|
360
|
|
400
|
0.25
|
914
|
565
|
515
|
16-26
|
5
|
868
|
1078
|
640
|
584
|
