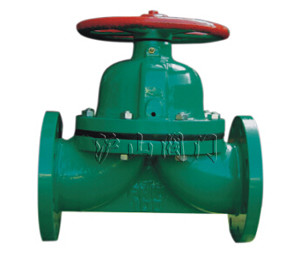

產品名稱：	堰式隔膜閥	產品型號：	G41W、G41J
驅動方式：	手動	連接形式：	法蘭
結構形式：	堰式	密封材料：	本體材料、襯膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼、球墨鑄鐵	技術咨詢：	021-31007323

G41W(無襯里)G41J（襯膠）堰式隔膜閥介紹

G41W(無襯里)G41J（襯膠）堰式隔膜閥部件列表：
1、閥體　2、閥體襯里 3、隔膜　4、閥瓣　5、閥桿　6、閥蓋　7、手輪
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78


一、G41W(無襯里)G41J（襯膠）堰式隔膜閥用途:

用途：G41F(無襯里)、G41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

二、G41W(無襯里)G41J（襯膠）堰式隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

三、G41W(無襯里)G41J（襯膠）堰式隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

四、G41W(無襯里)、G41J（襯膠）堰式隔膜閥特點：

結構特點：隔膜閥是一種特殊形式的截斷閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

五、G41W(無襯里)G41J（襯膠）堰式隔膜閥主要尺寸及重量：



公稱通徑 DN	公稱壓力 Mpa	工作壓力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584
