產品名稱：
|

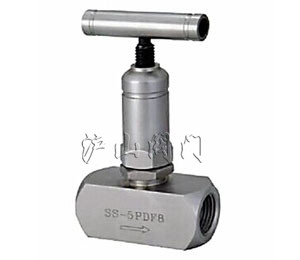

SS-5PDF8-M8美標內外螺紋針型閥
|
產品型號：
|
SS-5PDF8-M8
|
|
驅動方式：
|
手動
|
連接形式：
|
內螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
42.0MPa
|
公稱通徑：
|
DN6-DN15
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
SS-5PDF8-M8美標內外螺紋針型閥介紹
一、SS-5PDF8-M8美標內外螺紋針型閥概述：
美標內外螺紋針型閥的用途：美標針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
二、SS-5PDF8-M8美標內外螺紋針型閥結構形式：
三、SS-5PDF8-M8美標內外螺紋針型閥應用規范：
1、設計制造：ANSI B16.34-1996
2、連接形式：NPT（M、F）內螺紋連接；SW承插焊連接
3、結構特征：錐面密封
4、閥門檢驗和實驗：API STD 598-1996
5、材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992
四、SS-5PDF8-M8美標內外螺紋針型閥性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
PN
|
|
殼體實驗
|
1.5PN
|
|
密封試驗
|
1.1PN
|
|
氣壓試驗
|
0.6PN
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸汽、油品等
|
五、SS-5PDF8-M8美標內外螺紋針型閥主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
SS-5PDF8-M8
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
SS304
|
SS304
|
SS304
|
SS304
|
|
SS304
|
SS304
|
SS316
|
SS304
|
六、SS-5PDF8-M8美標內外螺紋針型閥主要外形尺寸：
|
規格
|
NPT
|
L
|
L1
|
H
|
D0
|
重量
|
|
DN6
|
1/4
|
50
|
66
|
82
|
57
|
0.5
|
|
DN10
|
3/8
|
50
|
66
|
82
|
57
|
0.5
|
|
DN15
|
1/2
|
68
|
88
|
90
|
63
|
0.7
|
注：1、公稱壓力：3000～6000PSI(42MPa)
2、壓力-溫度等級：6000PSI@100°F
