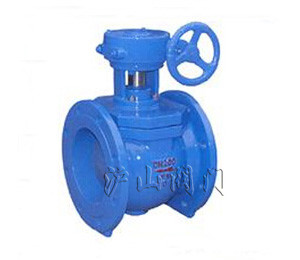

偏心半球面襯膠旋塞閥采用半球面結構，能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣速脫離，延長密封副使用壽命。密封面采用噴涂耐磨鎳合金，二通法蘭式旋塞閥提高使用壽命。適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙業等物料的輸送管線。
一、偏心半球面襯膠旋塞閥主要零部件材料
|
閥體、閥蓋、壓蓋
|
旋塞
|
閥座
|
軸承
|
閥瓣
|
|
球鐵、灰鐵、碳鋼
|
球鐵、灰鐵、碳鋼
|
不銹鋼、碳鋼+NBR
|
銅
|
不銹鋼、碳鋼+NBR
|
二、偏心半球面襯膠旋塞閥主要技術參數
公稱通徑DN：50-800mm
公稱壓力PN：1.0MPa
工作溫度：-19℃-425℃
適用介質：水、油、污水、含顆粒介質液體等
驅動方式：手動、電動、氣動

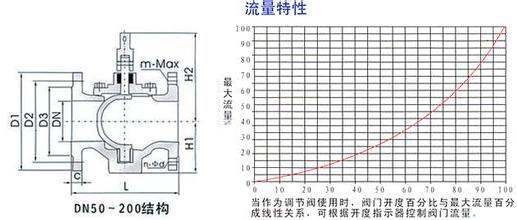

三、偏心半球面襯膠旋塞閥主要連接外型尺寸
|
DN
|
D1
|
D2
|
D3
|
C
|
n-d
|
m-M×n
|
L
|
H1
|
|
50
|
165
|
125
|
99
|
19
|
4-Φ19
|
-
|
178
|
84
|
|
65
|
185
|
145
|
118
|
19
|
4-Φ19
|
-
|
190
|
93
|
|
80
|
200
|
160
|
132
|
19
|
4-Φ19
|
4-M16通孔
|
203
|
109
|
|
100
|
220
|
180
|
156
|
19
|
8-Φ19
|
-
|
229
|
128
|
|
125
|
250
|
210
|
184
|
19
|
8-Φ19
|
-
|
254
|
128
|
|
150
|
285
|
240
|
211
|
21
|
4-Φ23
|
4-M20通孔
|
267
|
165
|
|
200
|
340
|
295
|
266
|
21
|
4-Φ23
|
4-M20通孔
|
292
|
198
|
|
250
|
395
|
350
|
319
|
24
|
8-Φ23
|
4-M20深 30
|
330
|
249
|
|
300
|
445
|
400
|
370
|
25
|
8-Φ23
|
4-M20深 30
|
356
|
290
|
|
350
|
505
|
460
|
429
|
26
|
12-Φ23
|
4-M20深 30
|
432
|
330
|
|
400
|
565
|
5815
|
480
|
28
|
12-Φ29
|
4-M24深 36
|
450
|
355
|
|
450
|
615
|
565
|
530
|
28
|
16-Φ28
|
8-M24深 36
|
450
|
355
|
|
500
|
670
|
620
|
582
|
29
|
12-Φ28
|
8-M27深 36
|
660
|
427
|
|
600
|
780
|
725
|
682
|
30
|
12-Φ31
|
8-M27深 40
|
762
|
567
|
|
700
|
895
|
840
|
794
|
32.5
|
16-Φ31
|
8-M27深 40
|
865
|
633
|
|
800
|
1015
|
950
|
901
|
35
|
16-Φ34
|
8-M30深 45
|
965
|
633
|
備注：1、法蘭連接尺寸按GB/T17241.6-1998標準之PNPN10制造；
2、結構長度L參考GB-12221-89標準之系統3制造；
3、閥門工作高度隨先用的操作機而不同，蝸輪式之操作手傳輸線可配換為傳動帽；
4、以上為本公司標準產品，若有特殊需求，請洽詢業務部門或代理商。
BYLT942X型活塞式流量調節閥
四、偏心半球面襯膠旋塞閥執行標準
|
壓力試驗
|
法蘭連接尺寸
|
|
G/T13927
|
G4216.2～4216.5、GB/T17241.6
|
