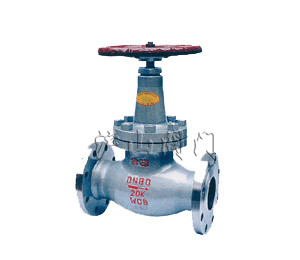

產品名稱：	天然氣截止閥	產品型號：	JIS
驅動方式：	手動	連接形式：	法蘭
結構形式：	鑄鋼	密封材料：	不銹鋼、尼龍、橡膠
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN15-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

JIS天然氣截止閥介紹

一、JIS天然氣截止閥產品概述

天然氣截止閥采用彈性V形聚四氟乙烯或丁晴橡膠作為動密封填料，由填料蓋/不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強，既具有密封性能，無需人工維護，以區別于其它閥門。壓力表截止閥適用于大多數高中壓燃氣輸送管線、混氣站、儲配站等場合。

二、JIS天然氣截止閥主要設計參數

設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12235-89、 JIS B2071、B2081	JB/T79-94、GB9113-2000、 JIS B2212、B2214	GB12221-89、 JIS B2002	DN15~300mm	PN1.6、2.5、4.0MPa、10K、20K

三、JIS天然氣截止閥主要性能參數

公稱壓力		殼體試驗	密封試驗	上密封試驗	適用介質	適宜溫度
JIS-10K	1.6	2.4	1.76	1.76	液化氣、  天然氣等	-40~+80℃
	2.5	3.75	2.75	2.75
JIS-20K	4.0	6.0	4.4	4.4

四、JIS天然氣截止閥主要零件材料

閥體、閥蓋	閥桿、閥瓣	密封面	填料
WCB	不銹鋼	不銹鋼和尼龍	聚四氟乙烯、丁晴橡膠

五、JIS天然氣截止閥主要外形尺寸

JIS 10K PN1.6、2.5MPa
公稱通徑DN		主要連接尺寸（mm）									重量  (kg)
(mm)	in	d	L	D	D1	D2	b	Z-фd	H	Do
15	1/2	15	108	95	70	52	12	4-15	240	125
20	3/4	20	117	100	75	58	14	4-15	240	125
25	1	25	127	125	90	70	14	4-19	242	125
32	11/4	322	140	135	100	80	16	4-19	175	125
40	11/2	40	165	140	105	80	16	4-19	286	160
50	2	51	203	155	120	100	16	4-19	360	200	24
65	21/2	64	216	175	140	120	18	4-19	380	200	34
80	3	76	241	185	150	130	18	8-19	415	250	42
100	4	102	292	210	175	155	18	8-19	465	280	70
125	5	127	356	250	210	185	20	8-23	515	300
150	6	152	406	280	240	215	22	8-23	545	355	120
200	8	203	495	330	290	265	22	12-23	675	400	200
JIS 20K PN4.0MPa
15	1/2	13	152	95	70	52	14	4-15	253	90
20	3/4	19	178	100	75	58	16	4-15	298	100
25	1	25	203	125	90	70	16	4-19	315	130
32	11/4	32	216	135	100	80	18	4-19	300	150
40	11/2	38	229	140	105	85	18	4-19	352	180
50	2	51	267	155	120	100	22	8-19	420	200	32
65	21/2	64	292	175	140	120	24	8-19	465	250	45
80	3	76	318	200	160	135	26	8-23	490	280	60
100	4	102	356	225	185	160	28	8-23	590	355	100
125	5	127	400	270	225	195	30	8-25	690	405
150	6	152	444	305	260	230	32	12-25	760	455	190
200	8	203	559	350	305	275	34	12-25	1070	600	310
