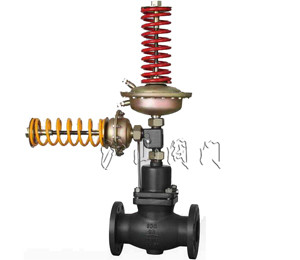

產品名稱：	自力式流量、壓力組合閥	產品型號：	V13005、ZA3
驅動方式：	氣動、電動	連接形式：	焊接、法蘭
結構形式：	單座、雙座	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、自力式流量、壓力組合閥介紹

      自力式流量、壓力組合閥是無需外來能源的節能型多項組合控制閥，用于非腐蝕性高溫度200℃的水可其他液體介質、流量及壓力的控制裝置。流量閥通過組合控制閥與ZA3型執行機構組合在一起。




二、自力式流量、壓力組合閥動作原理


    當流量和壓力組合控制時，閥門按著流量閥、壓力閥（閥后）的輸入順序不同而依次動作。自力式流量調節閥流量和壓力（閥后）兩個參數中的其中任何一個參數達到或超過設定值時，閥門都將按其要求進行動作，
從而滿足現場的各種控制要求。




三、自力式流量、壓力組合閥技術參數


公稱直徑(DN)		15	20	25	32	40	50	65	80		100	125		160	200	250
KVS值（m3/h）		1	6.3	8	16	20	32	50	80		125	160		280	320	400
節流器壓差（∆Pb）的流量范圍（m/h）QS（有效壓力下的能量范圍）	0.02Mpa	0.1-2	0.2-3	0.2-4	0.4-7	0.6-11	0.8-16	3-28	4-40		6-63	8-80		12-125	15-150	18-180
	0.05Mpa	0.2-3	0.3-4.5	0.3-6	0.5-10	0.8-16	1.2-24	4-40	6-58		9-90	12-120		18-180	12-220	18-250
Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45		0.4	0.35		0.3	0.2	0.2
大壓差∆Pmx(Mpa)	Pn16	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6		1.5	1.5		1.2	1.0	1.0
	Pn40	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0		1.5	1.5		1.2	1.0	1.0
允許泄漏量 （在規定試驗條件下）	硬密封	4×10-4 X閥額定容量（L/H）
	軟密封	10氣泡/分								20氣泡/分			40氣泡/分



ZA5型執行器主要技術參數

執行器有效面積 (cm2)	250
有效壓力 (Mpa) (節流閥壓差∆Pb)	0.02     0.05
允許上下膜室之間有大壓差 ∆Pmax (Mpa)	0.4
設定值偏差	±5%
控制接頭\接頭	銅管或鋼管Ǿ10×1（mm）卡套式管接頭  R1/4″



ZA3執行器主要技術參數

執行器有效面積(cm2)		32	80	250	630
閥前壓力控制范圍 (Mpa)	紅色彈簧	0.3-1.2	0.1-0.6	0.015-0.15
	黃色彈簧		0.05-0.3	0.01-0.07	0.005-0.035
	黑色彈簧	0.8-1.6
適用公稱通徑DN(mm)		15～125		15～250
保證壓力閥正常的工作的小壓差∆Pmin(Mpa)		≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間的大壓差∆Pmax(Mpa)		2.0	1.25	0.4	0.15
設定值偏差		±8%
控制管線\接頭		銅管或鋼管 Ǿ10×1（mm）卡套式管接頭R1/4″
