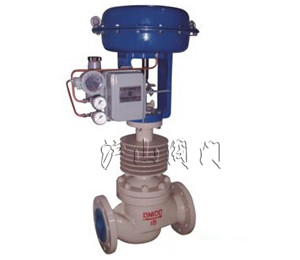

ZJHQ(X)氣動薄膜三通調節閥


ZJHQ(X)氣動薄膜三通調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動薄膜三通調節閥   產品型號 ZJHQ(X)
  驅動方式 氣動   連接形式 焊接、法蘭
  結構形式 三通   密封材料 橡膠
  壓力范圍 1.6~6.4MPa   公稱通徑 DN25-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323





一、ZJHQ(X)氣動薄膜三通調節閥概述

    ZJHQ(X)氣動薄膜三通調節閥系列產品有三通合流及三通分流兩種。公稱壓力有PN1640、64;公稱通徑范圍DN25300。適用流體溫度由-60+450。泄漏量標準為級。流量特性有直線、拋物線兩種。


二、ZJHQ(X)氣動薄膜三通調節閥用途

  ZJHQ、ZJHX型氣動薄膜三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構,具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。氣動薄膜直通雙座調節閥適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。


三、ZJHQ(X)氣動薄膜三通調節閥結構特點

閥體、閥蓋:HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti
波紋膜片:丁腈橡膠夾增強滌綸織物
填   料:聚四氟乙烯、柔性石墨
彈   簧:60Si2Mn
膜   蓋:A3
閥桿、推桿:2Cr131Cr18Ni9Ti
襯   套:2Cr13
墊   片:橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片


四、ZJHQ(X)氣動薄膜三通調節閥技術參數

公稱通徑DNmm

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1280

分流











85

135

210

340

535

800

1280

額定行程Lmm

16

25

40

60

100

膜片有效面積Aecm2

280

400

600

1000

1600

公稱壓力PNMPa

1.6、4.0、6.4

固有流量特性

直線、拋物線

固有可調比R

301

工作溫度t

普通型:鑄鐵-20200、鑄鋼-40250、鑄不銹鋼-60250
散熱型:鑄鋼-40450、鑄不銹鋼-60450

兩種介質溫度差t

鑄鐵≤150、鑄鋼和鑄不銹鋼≤200

信號范圍Prkpa

20100

氣源壓力PsMPa

0.140.4

允許泄漏量l/h

10-4×閥額定容量

允許壓差PMPa

0.86

0.75

0.48

0.31

0.27

0.18

0.11

0.12

0.09

0.05

0.04

0.02
