產品名稱：	ZHYQ氣動罐底調節閥	產品型號：	ZHYQ
驅動方式：	氣動	連接形式：	焊接、法蘭
結構形式：	單座	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25-DN150
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

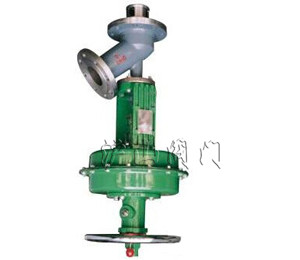

一、ZHYQ氣動罐底調節閥概述

     ZHYQ氣動罐底調節閥是一種特殊結構型式的單座調節閥，閥體成Y形，閥體流路流暢，流量大，壓降損失小，閥座泄漏量符合ANSIB1G.104標準，調節閥配用HA多彈簧式薄膜執行機構，其結構緊湊；輸出力大，氣動薄膜雙座調節閥適宜控制容易沉積或含有顆粒的流體。


二、ZHYQ氣動罐底調節閥主要零件材料

閥體: ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2
閥芯：0Cr17Ni12Mo2、司鈦萊合金堆焊 閥座：聚四氟乙烯
閥桿、推 桿：2Cr13、1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片


三、ZHYQ氣動罐底調節閥主要技術參數

公稱通徑DN(mm)		25	40	50	65	80	100	150
閥座直徑		40	50	80	80	100	150	200
額定流量系數Kv		14	35	55	95	135	220	720
額定行程		25		40		50		75
信號范圍Pr(KPa)		20～100 80～240
氣源壓力PS(MPa)		0.14～0.4
固有流量特性		快開
允許泄漏量		硬閥座：10-4X閥額定容量、軟閥座：10-7x閥額定容量
公稱壓力PN(MPa)		1.6、 4.0、 6.4
工作溫度t(℃)	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～560
	低溫型	-60～-100、-100～-200、-200～-250
