ZJHP(M)氣動單座(套筒)調節閥


ZJHP(M)氣動單座(套筒)調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動單座(套筒)調節閥   產品型號 ZJHP(M)
  驅動方式 氣動   連接形式 焊接、法蘭
  結構形式 單座(套筒)   密封材料 橡膠
  壓力范圍 1.6~6.4MPa   公稱通徑 DN20-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323




一、ZJHP(M)型氣動單座(套筒)調節閥介紹

    ZJHP(M)氣動單座(套筒)調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥(套筒閥)組成,單座閥閥體直通單座蓋上導向結構,閥芯為柱塞型結構,與普通單座閥相比具有體積小,重量輕,流量大等特點適用于流量大,泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比,具有體積小1/3,重量輕1/3,流量大1/3的特點,氣動三通調節閥廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。


二、ZJHP(M)型氣動單座(套筒)調節閥閥體

閥體形式:直通單座(套筒)倒S型鑄造型閥
公稱通徑:DN20~300mm
公稱壓力:PN1.6 4.0 6.4MPa
連接形式:法蘭式按JB78-59 JB/T79.2-94凹式
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋:常溫型-20~+200
散熱型-40~+450
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管



三、ZJHP(M)型氣動單座(套筒)調節閥閥內組件

閥芯型式:上導單座(套筒)柱塞型閥芯
流量特性:直線特性、等百分比特性或快開特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

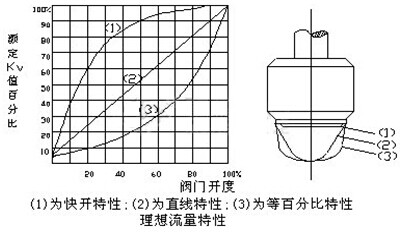

四、ZJHP(M)型氣動單座(套筒)調節閥流量特性圖

五、ZJHP(M)型氣動單座(套筒)調節閥執行機構


形 式:多彈簧式薄膜執行機構 墊 片:橡膠石棉板、1Cr18Ni9Ti
膜片材料:丁睛橡膠夾增強滌綸織物 彈簧 范圍: 20-100(40-20080-240 20-60
壓縮彈簧:60Si2Mn 60-100) KPa
推 桿:2Cr13 供氣 壓力:0.14 0.16 0.28MPa
膜 蓋:A3 氣源 接頭:內螺紋M10X1
襯 套:2Cr13 環境 溫度:-30~+70
閥作用型式:氣一開式,氣一關式


六、ZJHP(M)型氣動單座(套筒)調節閥主要技術參數


公稱通徑

閥座直徑

額定流量系數Kv

額定行程

薄膜有效面積cm2

固有可調比

環境溫度℃

基本誤差

回差

死區

額定流量系數

泄漏量

直線

等百分比



G3/4

3
4
5
6
7
8

0.08
0.12
0.20
0.32
0.50
0.80

10

220

50:1

-40~+85

不帶定位器±5%

帶定位器±1%

不帶定位器±3%

帶定位器1%

不帶定位器±3%

帶定位器0.4%

±10%

單座10-4閥額容量(套筒10-3閥額定容量)

20

10

1.8

1.6



10



350

12

2.8

2.5

15

4.4

4

20

6.9

6.3

25

25

11

10

16

40

32

17.6

16

25

40

27.5

25

50

50

44

40

65

65

69

63

40

560

80

80

110

100

100

100

176

160

150

125

275

250

60

900

150

440

400

200

200

690

630

250

250

1000

900

100

1400

300

300

1600

1440


七、ZJHP(M)型氣動單座(套筒)調節閥允許壓差


開關方式

執行機構型號

彈簧范圍KPa

氣源壓力MPa

公稱通徑(閥座直徑)mm

20

25

40

50

65

80

100

150

200

10

12

15

20

氣關

ZHA-22

20-100
20-100
40-200

0.14
0.25
0.4

6.4
6.4
6.4

6.19
6.4
6.4

3.96
6.4
6.4

2.2
6.4
6.4

1.4
6.4
6.4















ZHA-23

20-100
20-100
40-200













0.56
3.64
5.04













ZHA-34

20-100
20-100
40-200















0.35
2.30
3.18











ZHA-45

20-100
20-100
40-200

















0.34
2.21
3.06

0.22
1.43
1.98

0.14
0.91
1.26





氣開

ZHB-22

20-100
40-100
80-240

0.14
0.25
0.4

4.64
6.4
6.4

3.09
6.4
6.4

1.98
5.94
6.4

1.11
3.3
6.4

0.7
2.1
4.9











0.10
0.66
0.92

0.06
0.37
0.52

ZHB-23

20-100
40-100
80-240













0.28
0.84
1.95

0.18
0.53
1.25











ZHB-34

20-100
40-100
80-240

















0.17
0.51
1.18

0.11
0.33
0.78

0.07
0.21
0.5





ZHB-45

20-100
40-100
80-240























0.05
0.15
0.36

0.03
0.09
0.21



1、本表以標準規格執行機構為計算基礎。如大工作壓差超出表列范圍,可向廠方提出,采取適當?shù)慕鉀Q辦法。
2
、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。


八、ZJHP(M)型氣動單座(套筒)調節閥允許壓差表

開關方式

執行機構型號

彈簧范圍KPa

氣源壓力MPa

公稱通徑(mm

25

40

50

65

80

100

150

200

氣關

ZHA-22

20-100
20-100
40-200

0.14
0.25
0.4

3.00















6.4















6.4
















ZHA-23

20-100
20-100
40-200

0.14
0.25
0.4



2.25

1.95













6.4

6.4













6.4

6.4











ZHA-34

20-100
20-100
40-200

0.14
0.25
0.4







2.36

2.04

1.67











6.4

6.4

6.4











6.4

6.4

6.4





ZHA-45

20-100
20-100
40-200

0.14
0.25
0.4













1.41

1.14













6.4

6.4













6.4

6.4

氣開

ZHB-22

20-100
40-100
80-240

0.14
0.25
0.4

1.50















4.50















6.4















ZHB-23

20-100
40-100
80-240

0.14
0.25
0.4



















1.13

0.98













3.38

2.93











ZHB-34

20-100
40-100
80-240

0.14
0.25
0.4



6.4

6.4

1.18

1.02

0.84











3.54

3.06

2.51











6.4

6.4

5.85





ZHB-45

20-100
40-100
80-240

0.14
0.25
0.4













0.71

0.57













2.12

1.71













4.94

4.00

說明: 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍,可向廠方提出,采取適當?shù)慕鉀Q辦法。

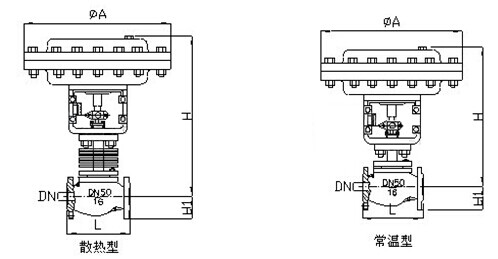

九、ZJHP(M)型氣動單座(套筒)調節閥外形圖

十、ZJHP(M)型氣動單座(套筒)調節閥外型尺寸


公稱通徑

L(mm)

H(mm)

H1(mm)

ФA(mm)

ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6
1.6

ANSI300
JIS2030KRF
PN4.0

ANSI600
JIS40K.RF
PN6.4

普通

高溫

PN6

PN16

PN40

PN64

G3/4″

120

120

120

253



31

31



236

20

181

194

206

398.5

548.5

45

52.5

65

285

25

184

197

210

410.5

560.5

50

57.5

70

40

222

235

251

455

620

65

75

85

50

254

267

286

457.5

627.5

70

82.5

90

65

276

292

311

610

790

80

92.5

102.5



360

80

298

317

337

622

8.7

95

100

107.5

100

352

368

394

640

850

105

110

117.5

125

150

451

473

508

870

1130

132.5

142.5

150

172.5

470

200

600

610

650

890

1150

160

170

187.5

207.5


法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.788GB9115.988PN64符合JB7959。此連接尺寸與老產品的采用的JB7859《鑄鐵法蘭》,JB7959《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001
1984
ANSIB16.5
1981
法蘭連接:FFPRRJLG


十一、ZJHP(M)型氣動單座(套筒)調節閥型號編制說明

Z

J

H

P

16

C

G

K

自控閥門

執行機構:

多彈簧氣動薄膜執行機構

閥門結構類型:

公稱壓力:

閥體材質:

溫度類型:

作用型式:



J:表示精小型



P:表示單座

16:表示1.6MPa

C:表示碳鋼

G:中溫型常溫省略

K:表示氣開型







N:表示雙座

25:表示2.5MPa

P:表示不銹鋼



B:表示氣關型







M:表示套筒閥

40:表示4.0MPa

F46:表示閥體襯氟













64:表示6.4MPa
