產品名稱：	安全回流閥	產品型號：	AH42F
驅動方式：	手動	連接形式：	法蘭
結構形式：	全啟式	密封材料：	氟塑料
壓力范圍：	1.6-4.0MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

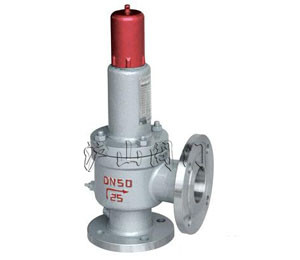

AH42F安全回流閥介紹

一、AH42F安全回流閥產品概述：

AH42F安全回流閥適用于液化石油氣泵出口的液相出口管路上，用于超壓介質的安全回流，標準回流壓差大于0.5MPa時液化石油氣能自動回流入罐。可調整回流壓差為0.3~0.8MPa，或按用戶要求確定，當泵前壓力超過規定值時，閥門自動開啟，并起安全回流作用，保證設備和管路的安全運行。

二、AH42F安全回流閥主要設計參數：

設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12243	JB/T79-94、GB9113-2000	GB12221-89	DN25~DN150mm	PN1.6、2.5、4.0MPa

三、AH42F安全回流閥主要性能參數：

公稱壓力	殼體試驗	密封試驗	開啟壓力	適用介質	適宜溫度
1.6	2.4	0.9PK	用戶確定	液化氣、天然氣  等非腐蝕性介質	-40~+80℃
2.5	3.75
4.0	4.4

四、AH42F安全回流閥主要零件材料：

閥體、閥蓋	閥座、閥瓣、閥桿	彈簧	密封面
WCB	鉻不銹鋼	鉻釩鋼	聚四氟乙烯

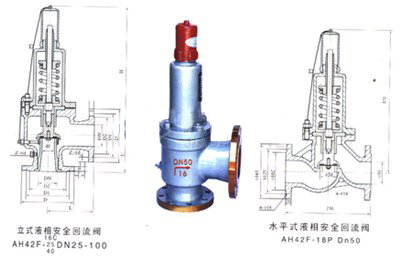

五、AH42F安全回流閥主要外形尺寸：

公稱通徑 DN(mm)	AH42F - 16C P型主要連接尺寸和外形尺寸（mm）																	重量 （kg）
	L	L1	D	D1	D2	b	f	Z-фd	DN，	D，	D1，	D2，	b，	f，	Z-фd	H	do
25	100	95	115	85	65	14	2	4-14	32	140	100	78	16	3	4-18	250	15	12
32	115	100	140	100	78	16	2	4-18	40	150	110	85	16	3	4-18	280	20	14
40	120	110	150	110	85	16	3	4-18	50	165	125	100	16	3	4-18	290	25	16
50	135	120	165	125	100	16	3	4-18	65	185	145	120	18	3	4-18	341	32	21
80	170	135	200	160	135	18	3	8-18	100	220	180	155	20	3	8-18	470	50	43
100	205	160	220	180	155	20	3	8-18	125	250	210	185	22	3	8-18	580	65	65
150	250	210	285	240	210	24	3	8-22	175	315	270	240	26	3	8-23	670	100	110
