產品名稱：	雙通道過濾器	產品型號：	SFV
驅動方式：	手動	連接形式：	法蘭
結構形式：	雙通道	密封材料：	氟化橡膠
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN20-DN100
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

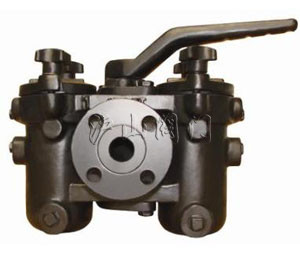

一、雙通道過濾器介紹


　　雙通道過濾器是一種具有兩個過濾通道的過濾器，可以換向，能夠保證流體不間斷過濾，一個通道更換過濾網，另一個通道保持工作狀態，這對于要求持續清潔的液體或不可中斷過濾過程的管路是十分重要。對焊連接直流式T型過濾器由殼體、濾筒、濾網等組成，體內為旋塞密封，并設計有潤滑結構。

ANSI CLASS l25,PNl6

ANSI CLASS l 50，PN20
ANSI CLASS 250,PN25
ANSI CLASS 300,PN40
SFV雙通道過濾器．特殊為清潔處理或更換過濾網時介質流通不可中斷的管路而設計。
SFV雙通道過濾器，體內為旋塞密封并帶有系通潤滑設計。


二、雙通道過濾器壓力溫度

CL.125PNl6CI	BODY鑄鐵體	200PSI@100下
CL.150 PN20 CS/SS	BODY鑄鋼不銹鋼體	285PSI@100下
CL.300 PN40 CS/SS	BODY鑄鋼不銹鋼體	720PSI@100下



三、雙通道過濾器標準產品零部件材質組合

球鐵體、蓋、SS304柱塞、SS304柱塞、氟化橡膠密封

碳鋼體、蓋、ss30樾、SS304網、氟化橡膠密封

SS304體、蓋、ss304柱塞，ss304網、氟化橡膠密封

SS316體、蓋、SS316柱塞、SS316網、氟化橡膠密封

青鋼體、蓋、SS316柱塞、SS31611網、氟化橡膠密封



四、雙通道過濾器尺寸

Size 尺寸		SCREWED END螺紋聯接						FLANGED END法蘭聯接						Weight 重量
		A	B	C	D	E	L	A	B	C	D	E	L
DN20	3/4”	13.33	4.2	6	4.4	8.3	8.63	13.33	4.2	6	4.4	8.3	8.63	44
DN25	1”	13.33	4.2	6	4.4	8.3	8.63	13.33	4.2	6	4.4	8.3	8.63	44
DN32	l l/4”	13.85	6.2	6	4.8	8.5	9	13.85	6.2	6	4.8	8.5	9	54
DN40	l l/2”	13.85	6.2	6	4.8	8.5	9	13.85	6.2	6	4.8	8.5	9	65
DN50	2”	14.88	7.2	8	5.8	10.5	11	14.88	7.2	8	5.8	10.5	11	105
DN65	2 1/2”	15.38	9.2	8	7.2	12.6	13	15.38	9.2	8	7.2	12.6	13	160
DN80	3”	17.88	11.3	1l	9.4	13.5	16.4	17.88	11.3	1l	9.4	13.5	16.4	235
DNl00	4”	25.33	14.4	ll	10.6	17	17.9	25.33	14.4	1l	10.6	17	17.9	400
