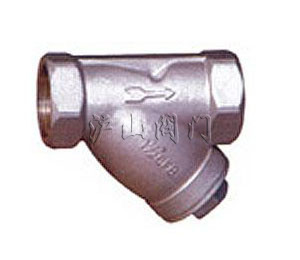

產品名稱：	過濾器	產品型號：	TYG型
驅動方式：	手動	連接形式：	法蘭
結構形式：	Y型	密封材料：	不銹鋼、橡膠
壓力范圍：	1.6～2.5MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、TYG型過濾器介紹

      TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。U型過濾器適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。


二、TYG型過濾器特點

1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小．重量輕。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。


三、TYG型過濾器主要零件部件材料表

主要零件部件材料表	Parts 零件名稱	Materials 材料
	Body 閥體	carbonstoeIStainlessSteeI Fram bronze．brass 碳鋼、不銹鋼、黃、青銅
	Gauze Filter Cap 濾網蓋	carbonstoelStainlessSloel 碳鋼、不銹鋼
	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	Gaske r 墊片	Metal graphite 金屬石墨



四、TYG型過濾器技術參數表

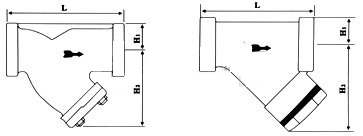

Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure(MPa) 公稱壓力	Max．AIlowable TMP(℃) 高允許溫度	External Dimensions(mm) 外形尺寸
					L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺紋承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺紋承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺紋承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺紋承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺紋承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺紋法蘭	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺紋法蘭	1.6—2.3	250	130 150	35 40	115 125
