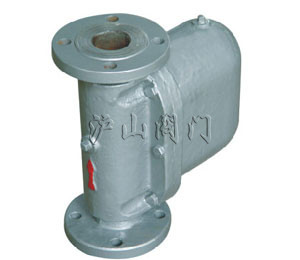

一、SF-WF杠桿浮球式(立式)疏水閥用途及使用范圍
SF-WF杠桿浮球式(立式)疏水閥廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場合。
二、SF-WF杠桿浮球式(立式)疏水閥結構特點及工作原理
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、SF-WF杠桿浮球式(臥式)疏水閥內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
三、SF-WF杠桿浮球式(立式)疏水閥主要零部件材料表
|
零部件名稱
|
材料
|
|
閥體、閥蓋
|
WCB、WC6
|
|
浮球
|
不銹鋼
|
|
雙閥座
|
不銹鋼
|
|
控制架
|
不銹鋼
|
四、SF-WF杠桿浮球式(立式)疏水閥技術參數表
|
產品型號
|
公稱通徑 DN（mm）
|
連接方式
|
使用壓力（MPa）
|
溫度（℃）
|
外形尺寸（mm）
|
參數重量（kg）
|
|
L
|
L1
|
H
|
H1
|
W
|
|
SF-15/20/25WF
|
15/20/25
|
法蘭
|
0~0.6/0~1.0
|
260
|
310
|
198
|
230
|
135
|
|
13
|
|
SF-40/50WF
|
40/50
|
法蘭
|
0~0.6/0~1.0
|
260
|
360
|
198
|
295
|
170
|
|
|
|
S41H-50L
|
50
|
法蘭（垂直式）
|
0~1.0
|
260
|
320
|
160
|
|
250
|
160
|
|
|
S41H-50W
|
50
|
法蘭
|
0.01~1.0
|
260
|
270
|
160
|
|
250
|
324
|
|
GM-25
GSB2-10、20
|
25~50
|
法蘭
|
0.01~1.0
0.01~2.0
|
425
|
220
|
310
|
125
|
95
|
|
21
|
GM6
GSB6-10、20
|
40~80
|
法蘭
|
0.01~1.0
0.01~2.0
|
425
|
270
|
440
|
345
|
125
|
|
52
|
GM8
GSB8-10、20
|
80~100
|
法蘭
|
0.01~1.0
0.01~2.0
|
425
|
350
|
550
|
460
|
170
|
|
125
|
