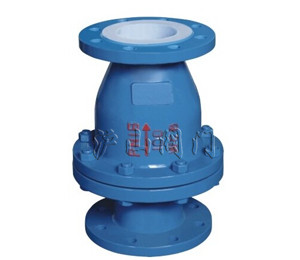

產品名稱：	旋啟式襯氟塑料止回閥	產品型號：	H44Fs
驅動方式：	手動	連接形式：	法蘭
結構形式：	旋啟式	密封材料：	氟塑料
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN20-DN400
常用材質：	鑄鐵、球墨鑄鐵、碳鋼	技術咨詢：	021-31007323

一、H44Fs旋啟式襯氟塑料止回閥介紹

　　H44Fs旋啟式襯氟塑料止回閥可以在硫酸、硝酸、醋酸、磷酸、鹽酸、過氯化氫、王水等強腐蝕性介質下正常使用。該止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合。

設計與制造：GB12236
結構長度：GB12221
法蘭連接尺寸：GB4216

二、H44Fs旋啟式襯氟塑料止回閥用途

    該閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點。H41Fs升降式襯氟塑料止回閥適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

三、H44Fs旋啟式襯氟塑料止回閥測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

四、H44Fs旋啟式襯氟塑料止回閥材料

上閥體：鑄鐵、球墨鑄鐵、碳鋼 下閥體：鑄鐵、球墨鑄鐵、碳鋼 襯里：氟塑料
閥瓣：碳鋼完全包覆氟塑料

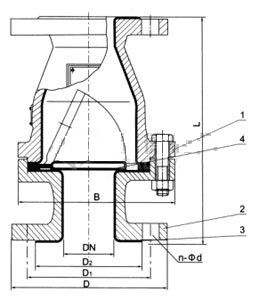

五、H44Fs旋啟式襯氟塑料止回閥部件列表

1、上閥體、2、下閥體3、閥體襯里4、閥瓣

公稱通徑	公稱壓力	工作壓力	L	D	D1	D2	n-Фd	B	質量
20	1.0	1.0	160	105	75	59	4-14	128
25			160	115	85	68	4-14	128
32			180	140	100	78	4-18	150	4.5
40			200	150	110	88	4-18	160	7
50			230	165	125	102	4-18	178	8
65			290	185	145	122	4-18	205	10
80			310	200	160	133	8-18	230	18
100			350	220	180	158	8-18	255	24
125			400	250	210	184	8-18	305	30.5
150			480	285	240	212	8-22	345	47.5
200			500	340	295	268	8-22	415	63.5
250	0.6	0.6	550	395	350	320	12-22	495	96.5
300		0.4	620	445	400	370	12-22	540	14
350			698	505	460	430	16-22	620	244
400			787	565	515	482	16-22	680
