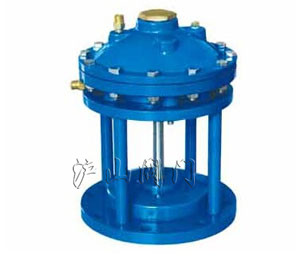

產品名稱：	隔膜式池底排泥閥	產品型號：	JM742X
適用介質：	水	連接形式：	法蘭
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN100-DN400
常用材質：	鑄鐵、碳鋼、不銹鋼	技術咨詢：	021-31007323

一、隔膜式池底排泥閥概述：

JM742X隔膜式池底排泥閥是由主閥、二位四同換向閥以及閥瓣等零件組成。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放;當二位四通處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。其由換向閥控制啟閉動作，反應迅速，關閉準確。

二、隔膜式池底排泥閥工作原理及性能：

隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。隔膜式池底排泥閥密封性強、開關性能好，檢修方便，使用壽命可達五年以上。

三、隔膜式池底排泥閥技術參數：

工作壓力	1.0Mpa
介質	水
使用溫度	常溫
隔膜室工作壓力	0.3-1.0
隔膜室工作液	氣、清水

四、隔膜式池底排泥閥主要部件材料：

閥體	HT200
隔膜上腔	HT200
隔膜下腔	HT200
閥板	HT200
閥桿	不銹鋼
拼帽	A3鋼
隔膜片	耐磨丁晴橡膠和尼龍

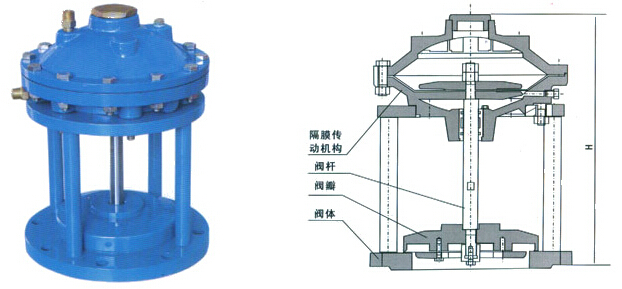

五、隔膜式池底排泥閥結構圖：





六、隔膜式池底排泥閥主要外形尺寸

DN	40	50	65	80	100	125	150	200	250	300	350
L	107	115	125	135	146	165	180	215	255	285	325
H	235	234	258	280	307	358	400	490	576	663	750
